Les Tours Nuages

Nanterre
En cours

Nanterre Tours Nuages 11

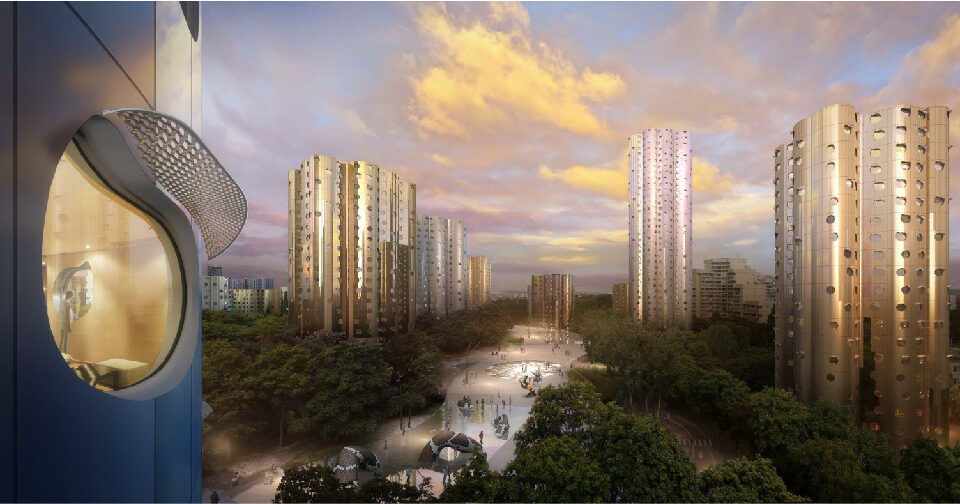

L’ensemble constitué d’un groupe de 18 tours, soit 1 610 logements tous sociaux aujourd’hui, construit par Émile Aillaud entre 1973 et 1981, se situe dans le quartier du Parc sud de Nanterre. La réhabilitation de ces tours s’inscrit dans un plan de renouvellement urbain plus vaste du quartier du Parc Sud, destiné à répondre aux enjeux sociaux et urbains.

Nanterre Tours Nuages De la parcelle à la fenêtre
  1. Diagramme d’ensoleillement
  2. Irradiation solaire des façades
  3. Maillage des ombrières
  4. Modélisation des ombrières
Nanterre Tours Nuages Systèmes de production énergétique
  1. Familles d'orientations privilégiées
  2. Cartographies d’irradiation des tours
Nanterre Tours Nuages 08
  1. Facettage d’une ombrière
  2. Résultats de l’étude paramétrique / Vue en plan
  3. Résultats de l’étude paramétrique / Vue 3D
Nanterre Tours Nuages 10

Conception paramétrique

La réhabilitation a été réalisée avec un soin particulier apporté aux façades, aux fenêtres ainsi qu’aux ouvrière. Le tout réalisé dans le respect de l’œuvre original et les usages actuels. Les ombrières, solutions passives, durables et sans maintenance, ont été conçues avec l’Atelier Franck Boutté, pour apporter le confort thermique aux habitants et préserver la valeur d’usage des baies vitrées. Cette proposition a été développée en Recherche et développement (R&D) dans le cadre d’un FabLab. Cette réhabilitation permet d’améliorer le rapport coût/économie d’énergie et le poids de la dépense d’énergie dans le loyer et les charges.

Nanterre Tours Nuages Conception des façades
  1. Bardage inox ST 500
  2. Rail de fixation
  3. Patte de fixation
  4. Lame d'air
  5. Isolation extérieure
  6. Membrane EPDM
  7. Voile béton existant
  8. Pré-cadre acier
  9. Cadre de baie
  10. Isolation intérieure existante
  11. Châssis pivotant double vitrage
  12. Cadre châssis existant
  13. Habillage intérieur métallique
  14. Habillage intérieur métallique
  15. Support d’ombrière
Nanterre Tours Nuages DES TOURS AU SERVICE DES HABITANTS

Des tours au service des habitants

  1. Existant / Coupe d’un logement
  2. Projet / Coupe d’un logement
Nanterre Tours Nuages Résultats de létude en simulation thermique dynamique STD

Résultats de l’étude en simulation thermique dynamique (STD)

Nanterre Tours Nuages Analogie Résultats STD Orientations

Analogie Résultats STD / Orientations

  • Maîtrise d'ouvrage

    Nanterre COOP Habitat

  • Équipe

    Agence RVA (architectes mandataires), Pierre di Sciullo (graphiste), Atelier Franck Boutté (conseil et ingénierie environnementale), Terrell (bureau d’études façades et enveloppe), Berim (bureau d’études tous corps d’état) et Yves Moreaux (concepteur lumière)

  • Équipe Atelier

    Kevin Bâcle, Antonio Torres et Arslène Ammour et Nina Mahe-Rome,
    Ex AFB : Bilel Ben Brahim, Aymeric de la Bachelerie, Ayoub El Homaini, Yohann Gauchet, Philippe Hautin, Léo Mauvy, Mathilde Poirier, Laura Rouffignac, Julia Serriere

  • Date

    2024 (livraison prévue)

  • Label

    BBC Effinergie

  • Certification

    NF Habitat HQE
